Буровой комплекс HYKD-8 на базе снегоболотохода МАКАР
Буровой комплекс представляет собой мобильную установку для проведения геологоразведочных, инженерных и гидрогеологических работ в труднодоступных районах. Комплекс объединяет высокопроходимый снегоболотоход МАКАР и геологоразведочную буровую установку HYKD-8, что позволяет выполнять буровые работы в условиях болотистой местности, тундры, тайги и северных регионов.
Основные характеристики бурового комплекса
| Параметр |
Значение |
| Тип комплекса |
мобильный буровой комплекс |
| Базовое шасси |
снегоболотоход МАКАР |
| Тип буровой установки |
гидравлическая геологоразведочная HYKD-8 |
| Метод бурения |
алмазное колонковое бурение (ССК) |
| Область применения |
геологоразведка, инженерные изыскания, бурение на воду |

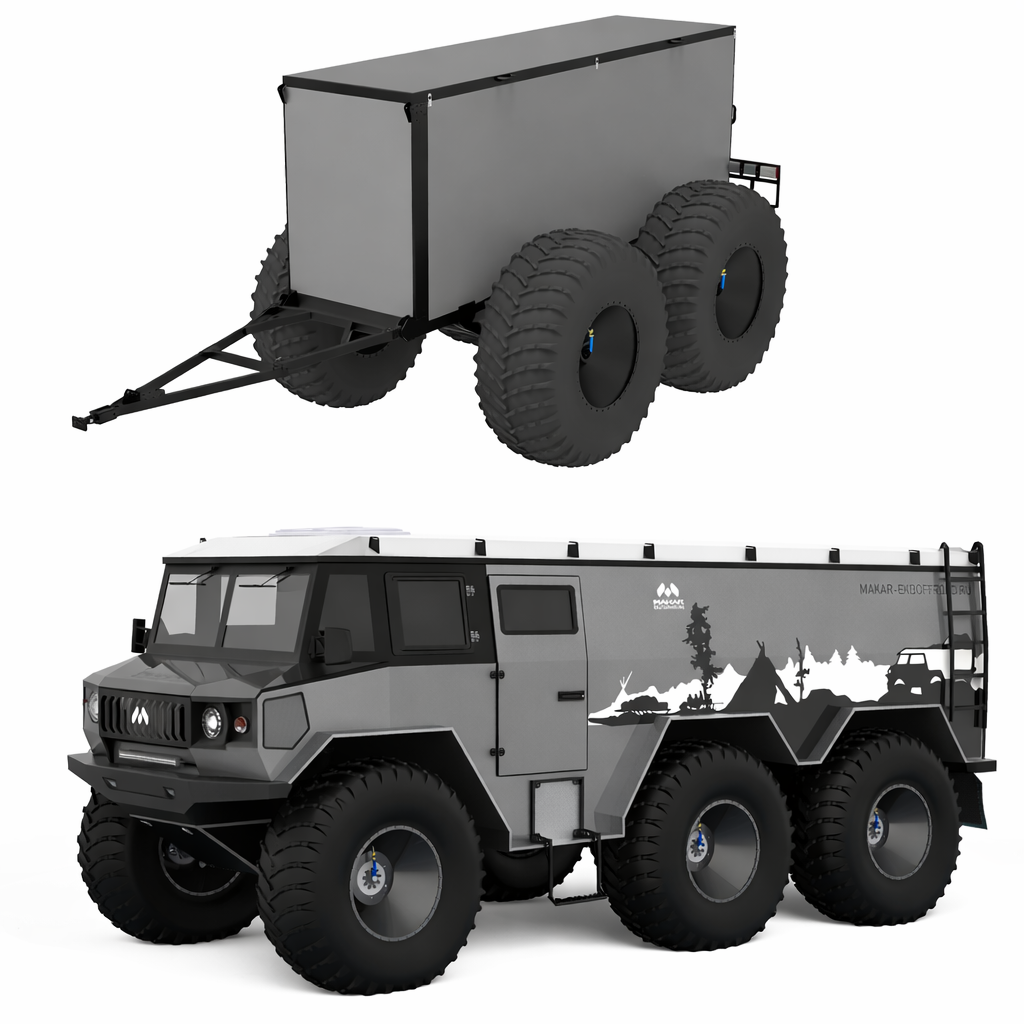

Характеристики снегоболотохода МАКАР
| Параметр |
Значение |
| Двигатель |
Cummins ISF 2.8 турбодизель |
| Мощность |
150 л.с. |
| Коробка передач |
механическая FOTON 1039 Aumark |
| Максимальная скорость |
до 70 км/ч |
| Расход топлива (твердые грунты) |
35 л / 100 км |
| Расход топлива (бездорожье) |
8–10 л / час |
| Емкость топливных баков |
315 л |
| Дополнительные баки |
до 320 л (опция) |
| Снаряженная масса |
5 т |
| Масса при полной загрузке |
7 т |
Габариты снегоболотохода
| Параметр |
Значение |
| Длина |
7545 мм |
| Ширина |
2970 мм |
| Высота |
3350 мм |
| Высота салона |
1750 мм |
| Наружный диаметр колес |
1780 мм |
| Ширина колес |
710 мм |
| Колея |
2240 мм |
Оснащение снегоболотохода
| Оборудование |
Характеристика |
| Аккумуляторы |
2 × 95 А·ч |
| Инвертор |
1,5 кВт / 220 В |
| Система подкачки шин |
регулировка давления в каждом колесе |
| Блокировка трансмиссии |
принудительная блокировка всех колес |
| Дополнительное оборудование |
лебедка вперед/назад, блок, стропы, шаклы |

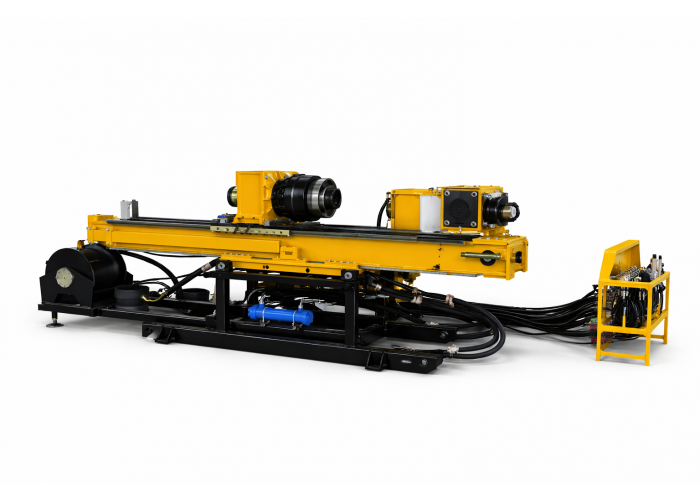

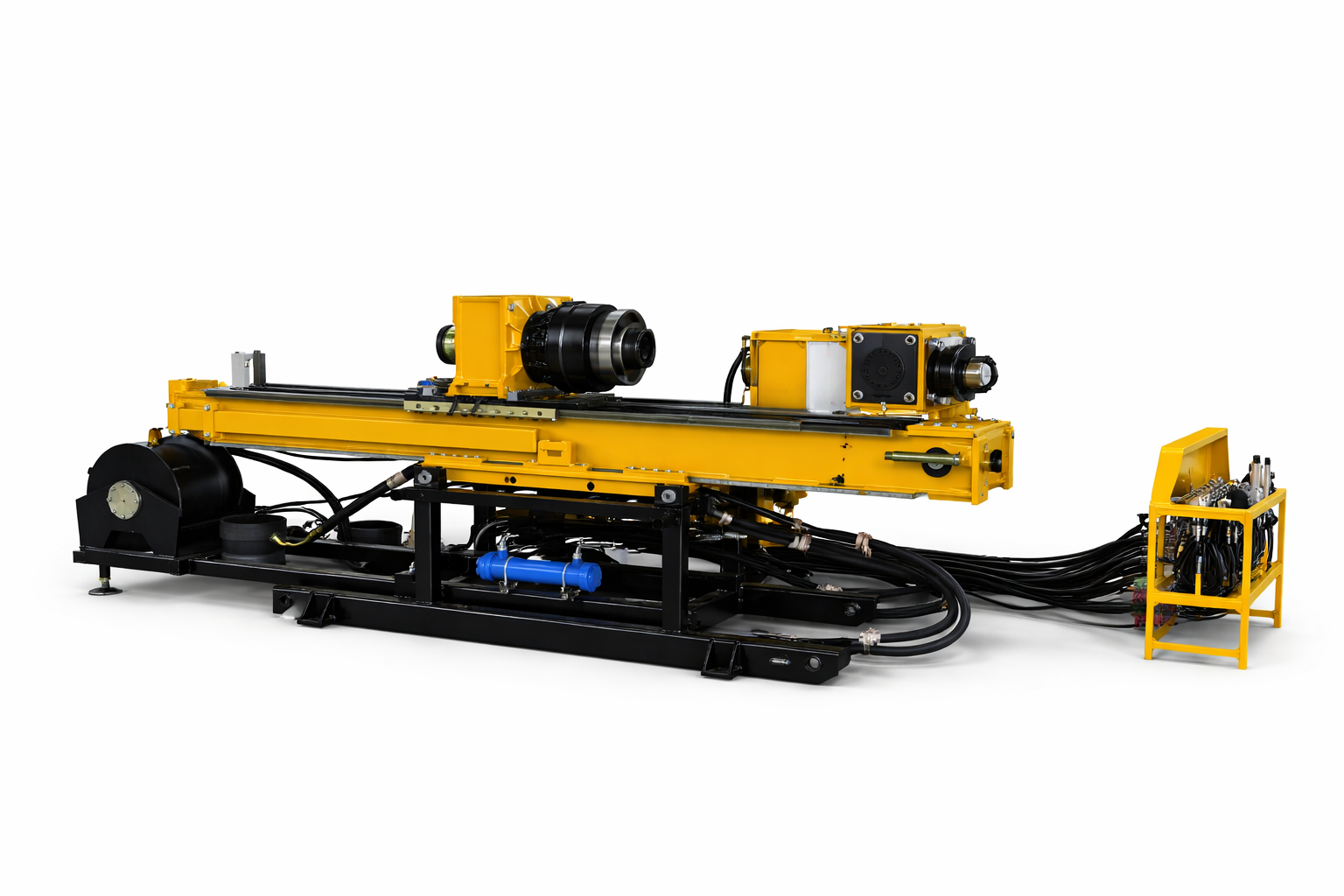

Характеристики буровой установки HYKD-8
Глубина бурения
| Тип бурильной трубы |
Глубина |
| BQ |
до 1600 м |
| NQ |
до 1200 м |
| HQ |
до 700 м |
Параметры бурения
| Параметр |
Значение |
| Мощность двигателя |
145 кВт |
| Максимальный крутящий момент |
2400 Нм |
| Скорость вращения |
0–1200 об/мин |
| Подъемная сила / усилие подачи |
135 / 135 кН |
| Ход подачи |
1800 мм |
| Угол бурения |
0–180° |
| Давление гидросистемы |
32 МПа |
Канатная лебедка
| Параметр |
Значение |
| Диаметр каната |
6 мм |
| Однопроводная грузоподъемность |
15 кН |
Габариты буровой установки
| Элемент |
Размер |
| Основная рама |
4000 × 1040 × 1840 мм |
| Силовая установка |
2125 × 1140 × 1290 мм |
| Шкаф управления |
960 × 550 × 1050 мм |
Масса буровой установки
| Элемент |
Масса |
| Основная рама |
2900 кг |
| Силовая установка |
1100 + 1100 кг |
| Шкаф управления |
130 кг |
