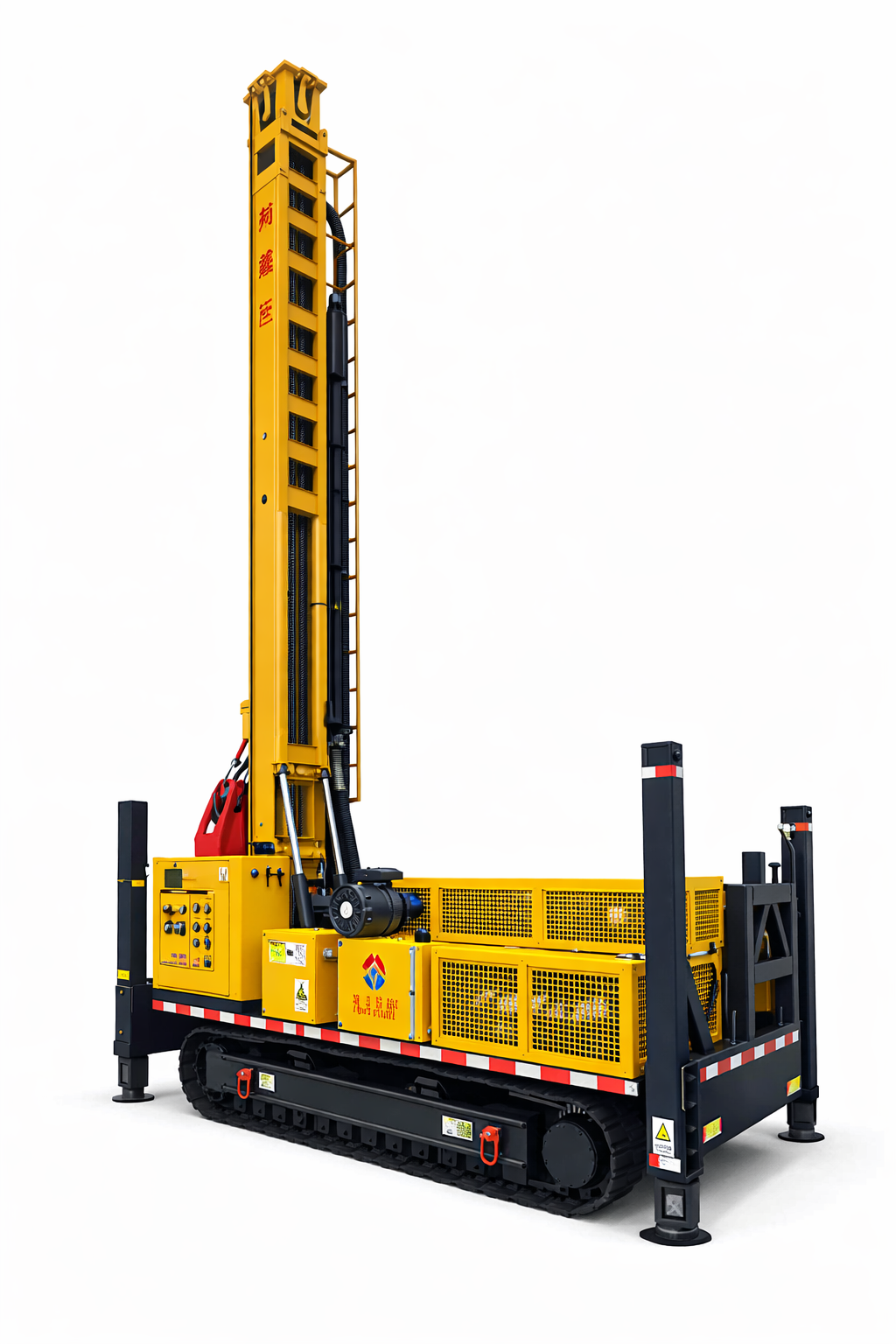

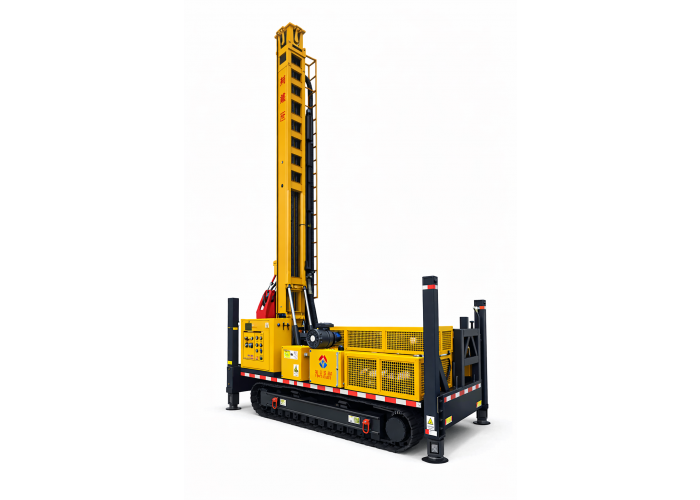

Буровая установка TUD-50 предназначена для бурения скважин различного назначения и применяется при выполнении горных, строительных и инженерных работ. Установка отличается высокой грузоподъемностью, мощным приводом и возможностью работы с бурильными и обсадными трубами длиной до 6 метров, что обеспечивает высокую производительность бурения.
Область применения
Буровые установки применяются для бурения:
-
дегазационных скважин
-
вентиляционных скважин
-
закладочных скважин
-
сооружения кондукторов и бурения направляющих скважин
-
замораживающих скважин
-
скважин промышленного водоснабжения
-
скважин для водопонижения
-
скважин для выщелачивания
-
технических скважин различного назначения
Особенности установки
-
серийное производство буровой установки
-
высокая грузоподъемность мачты / усилие подачи вверх — 50 т
-
проходной диаметр рабочего стола 500 мм (возможность увеличения до 660 мм)
-
возможность работы с бурильными и обсадными трубами длиной до 6 м
-
дизельный двигатель Cummins мощностью 191 кВт
-
возможность изготовления установки в арктическом исполнении до −45 °C с кабиной оператора
-
гидравлический податчик труб
-
гидравлический ключ и подкладная вилка с гидроприводом для свинчивания и развинчивания труб
-
площадка бурильщика с рамой и креплениями для погрузки и разгрузки, оснащенная 4 аутригерами
Технические характеристики
| Параметр |
Единицы |
Значение |
| Модель |
— |
TUD-50 |
| Усилие подъема |
кН |
500 |
| Усилие подачи |
кН |
150 |
| Ход подачи |
м |
6,6 |
| Глубина бурения |
|
|
| – при диаметре 89 мм |
м |
1000 |
| – при диаметре 114 мм |
м |
700 |
| Возможность использования бурильных и обсадных труб при СПО |
м |
до 6 |
Вращатель
| Параметр |
Единицы |
Значение |
| Крутящий момент |
Нм |
15 000 |
| Скорость вращения |
об/мин |
до 150 |
Инструментальная лебедка
| Параметр |
Единицы |
Значение |
| Тяговое усилие на одном канате (пустой барабан) |
кН |
15 |
| Диаметр стального троса |
мм |
10 |
| Скорость |
м/мин |
40 |
Двигатель
| Параметр |
Единицы |
Значение |
| Тип двигателя |
— |
Cummins |
| Мощность |
кВт |
191 |
| Дополнительно |
— |
предпусковой подогреватель |
Гусеничное шасси
| Параметр |
Единицы |
Значение |
| Скорость передвижения |
км/ч |
2 |
| Максимальный угол подъема |
° |
20 |
Габаритные размеры
| Положение |
Размеры |
| Рабочее положение (Д × Ш × В) |
5100 × 3400 × 10100 мм |
| Транспортное положение (Д × Ш × В) |
9500 × 3400 × 2900 мм |
