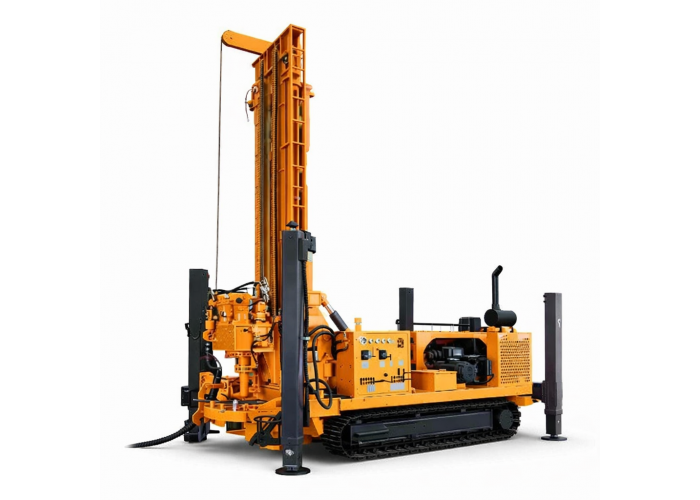

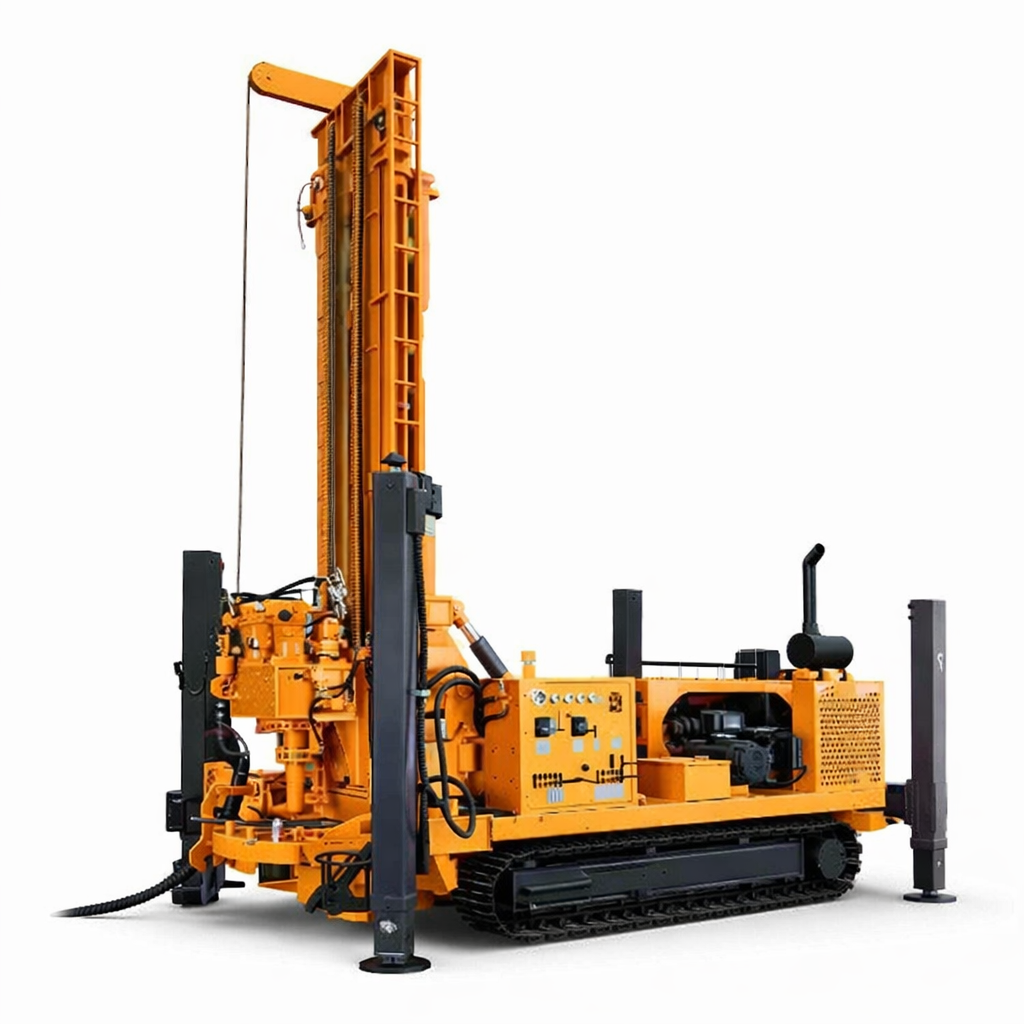

Буровая установка S1000 — это современный гусеничный буровой комплекс с гидравлическим верхним приводом (подвижным вращателем), предназначенный для бурения скважин глубиной до 1000 метров.
Установка применяется для гидрогеологического бурения, инженерно-геологических изысканий и строительства скважин технического назначения. Благодаря высокой мощности вращателя и значительному усилию подачи установка обеспечивает эффективное бурение в различных геологических условиях.
Гусеничное шасси обеспечивает высокую мобильность оборудования и позволяет работать в труднодоступных местах и на сложных грунтах.
Область применения
Буровая установка S1000 может использоваться для выполнения различных типов буровых работ:
-
бурение гидрогеологических скважин
-
бурение дегазационных скважин
-
бурение вентиляционных скважин
-
сооружение кондукторов и направляющих скважин
-
бурение скважин для промышленного водоснабжения
-
устройство скважин водопонижения
-
бурение скважин для выщелачивания
-
бурение закладочных скважин
-
бурение технических скважин различного назначения
-
бурение скважин для инженерных изысканий
Особенности буровой установки
Высокая производительность
Гибкость применения
-
возможность работы с бурильными трубами диаметром
63,5 / 73 / 89 / 114 мм
-
поддержка бурильных и обсадных труб длиной до 6 м
-
ход подачи 6,8 м
Эффективность бурения
-
высокий крутящий момент вращателя — 22 000 Н·м
-
двухскоростной вращатель с бесступенчатой регулировкой скорости
-
высокая производительность при бурении твердых пород
Удобство эксплуатации
-
гидравлический ключ для раскрепления резьб бурильных труб
(ускоряет спуско-подъемные операции и облегчает работу буровой бригады)
-
элементы управления и маркировка на русском языке
-
простая адаптация персонала к работе с установкой
Дополнительная комплектация
-
возможность установки бурового насоса BW-600
-
производительность насоса — 600 л/мин
-
рабочее давление — 6 МПа
-
аналог бурового насоса НБ-50
| Параметр |
Единицы |
Значение |
| Модель |
— |
S1000 |
| Усилие подъема |
кН |
500 |
| Усилие подачи |
кН |
100 |
| Ход подачи |
м |
6,8 |
| Глубина бурения (трубами 63,5–89 мм) |
м |
до 1 000 |
| Возможность использования бурильных и обсадных труб при СПО |
м |
до 6 |
| Крутящий момент вращателя |
Нм |
22 000 |
| Скорость вращения |
об/мин |
0–200 |
| Дизельный двигатель |
— |
CUMMINS |
| Мощность двигателя |
кВт |
110 |
| Лебедка вспомогательная |
кг |
2 500 |
| Гусеничное шасси |
— |
— |
| Скорость передвижения |
км/ч |
2,5 |
| Гидравлические домкраты |
шт. |
4 |
| Габаритные размеры (транспортное положение) |
мм |
5700–3900 × 1700 × 2400 |
| Вес |
кг |
17 500 |
Комплектация буровой установки:
-
Телескопическая буровая мачта
-
Буровой стол
-
Элеватор для работы с бурильными трубами
-
Пульт управления оборудованием
-
Гидравлический бак
-
Буровой насос модели BW-600 (производительность 600 л/мин, рабочее давление до 6 МПа)
-
Буровой сальник, предназначенный для бурения с продувкой или промывкой скважины
-
Система светодиодного освещения буровой установки (освещение панели управления, рабочей зоны, устья скважины, бурового стола, платформы и других участков)
-
Защитные ограждения вращающихся элементов — 1 комплект
-
Ящик для хранения буровых ключей — 1 шт.
-
Набор специальных ключей — 1 комплект
-
Комплект запасных частей и принадлежностей (ЗИП), рассчитанный на 2000 моточасов работы
-
Комплект аварийного инструмента
-
Звуковой сигнал заднего хода для гусеничного шасси
