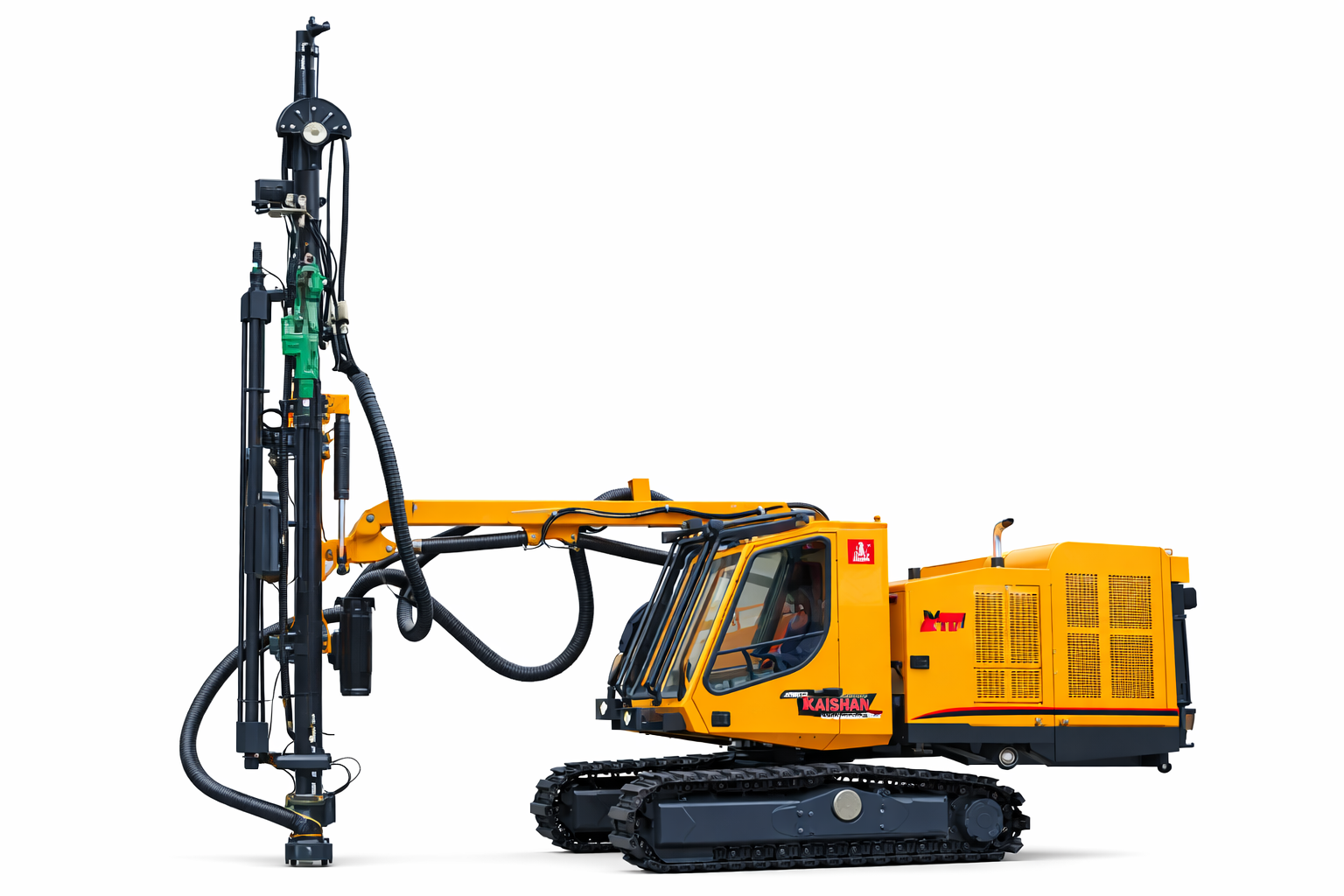

KT45 (KL511) — перфораторный буровой станок Kaishan
Назначение и область применения
KT45 (KL511) разработан для бурения вертикальных, наклонных и горизонтальных скважин при карьерных работах и строительстве. Установка обеспечивает бурение отверстий диаметром 89–127 мм на глубину до 25 м.
Буровой модуль и производительность
Станок оснащается гидравлическим перфоратором Montabert HC170RP (23,4 кВт). Высокий крутящий момент и современная система управления позволяют уверенно работать по твердым и сложным породам, поддерживая стабильную скорость проходки.
Маневренность и зона обуривания
Поворотная рама вращается на 180° (120° + 60°), за счет чего увеличивается площадь обуривания до 26,5 м². Это упрощает позиционирование и повышает эффективность работ в ограниченных и «неудобных» забоях.
Компрессор и пневмосистема
На борту установлен винтовой компрессор Kaishan с параметрами:
-
10 бар
-
9,7 м³/мин (≈ 162 л/с)
Такое сочетание обеспечивает уверенную продувку и стабильную работу бурового инструмента.
Силовая установка и гидросистема
Силовой блок расположен за поворотной рамой и выполняет роль противовеса буровой стреле и инструменту. Применяется двигатель Cummins QSB8.9 — 194 кВт (264 л.с.).
Гидросистема включает две шестеренные и две поршневые насосные группы переменной производительности, что дает точное управление и экономичную работу агрегатов.
Подача штанг и податчик
Используется цепной податчик с каруселью на 6+1 штанг длиной 3660 мм. Параметры подачи:
-
углы наклона: 20° / 94°
-
ход подачи: 4150 мм
Кабина и условия работы оператора
Кабина ROPS/FOPS с отоплением и кондиционером рассчитана на работу в тяжелых условиях. ЖК-экран отображает ключевые параметры и состояние узлов в режиме реального времени.
Пылеулавливание
Реализована двухступенчатая система пылеулавливания:
-
сепаратор для предварительного отделения крупной фракции буровой мелочи
-
самоочищающийся фильтр тонкой очистки
Площадь фильтрации — 10 м².
| Двигатель |
Cummins QSB8.9 |
| Количество цилиндров |
6 |
| Выходная мощность |
194 кВт (264 л.с.) при 2200 об/мин |
| Гидравлическая система |
2 поршневых насоса переменного объема + 2 шестеренчатых насоса |
| Винтовой воздушный компрессор |
Zhejiang Kaishan |
| Производительность компрессора |
9,7 м³/мин (162 л/сек) |
| Давление воздуха |
10 бар |
| Объем топливного бака |
350 л |
| Модель гидравлического перфоратора |
Montabert HC170RP |
| Ударная мощность |
23,4 кВт |
| Давление удара |
180 бар |
| Частота ударов |
41 Гц |
| Крутящий момент вращателя |
1590 Н·м |
| Максимальное давление при вращении |
200 бар |
| Максимальная скорость вращения |
130 об/мин |
| Система смазки хвостовика |
Воздушно-масляный туман |
| Расход смазки |
15 капель/мин |
| Диаметр бурения |
76–127 мм |
| Вращение рамы |
120° + 60° |
| Осцилляция гусениц |
±10° |
| Скорость передвижения |
0–3,5 км/ч |
| Преодолеваемый уклон |
до 30° |
| Тяговое усилие |
120 кН |
| Дорожный просвет |
420 мм |
| Производительность системы пылеулавливания |
23 м³/мин |
| Степень вакуума |
1000 мм водяного столба |
| Количество фильтров / материал |
13 / волокно |
| Площадь фильтрации |
10 м² |
| Мощность гидромотора пылесборника |
12 кВт |
| Углы наклона податчика |
-56° / 52° ; -20° / 94° |
| Надвиг податчика |
1353 мм |
| Ход каретки перфоратора |
4150 мм |
| Максимальное усилие подачи |
19 кН |
| Тип подачи |
Моторно-роликовая цепь |
| Глубина бурения |
25 м |
