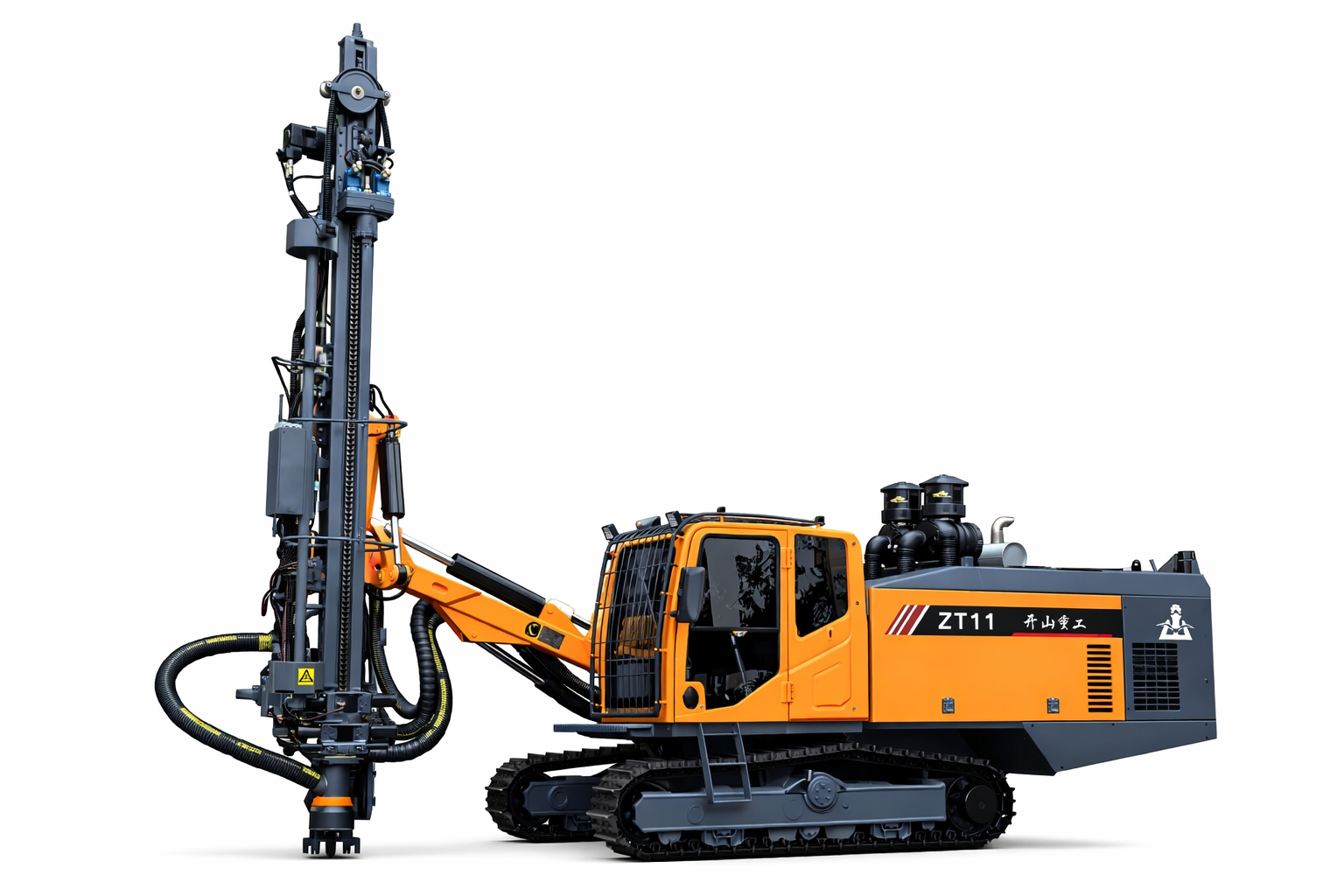

Буровая установка KAISHAN ZT11 — это современный самоходный станок для бурения скважин при открытых горных работах. Машина разработана для выполнения буровзрывных операций на карьерах, а также для контурного и технологического бурения. Установка способна выполнять бурение вертикальных, наклонных и горизонтальных скважин диаметром от 90 до 130 мм, что делает её универсальным решением для различных задач горнодобывающей промышленности.
Силовая установка и привод
Для передвижения и работы бурового оборудования используется мощный дизельный двигатель Yuchai, который одновременно приводит в действие винтовой воздушный компрессор и гидравлическую систему установки. Такая компоновка позволяет обеспечить стабильную работу оборудования и высокую эффективность бурения даже в сложных условиях карьера.
Конструктивные особенности
Буровой станок оснащён рядом современных технологических решений:
-
автоматизированная система наращивания буровых штанг
-
гидравлическая система подачи и вращения бурового инструмента
-
система защиты от заклинивания бурового инструмента
-
информативный дисплей рабочих параметров бурения
-
удобная система управления с использованием одного многофункционального джойстика
Такая конструкция значительно упрощает управление установкой и снижает нагрузку на оператора.
Комфорт и безопасность оператора
Для повышения удобства работы буровая установка оборудована просторной кабиной оператора, в которой предусмотрены:
-
мощная система кондиционирования воздуха
-
эффективная шумоизоляция
-
удобное рабочее место с хорошей обзорностью
-
современная система отображения параметров бурения
Кроме того, станок оснащён эффективной системой пылеулавливания, что улучшает экологические показатели работы и снижает запыленность рабочей зоны.
Преимущества буровой установки
Основные преимущества модели ZT11:
-
высокая производительность бурения
-
удобное управление и автоматизация процессов
-
надежная защита от заклинивания инструмента
-
повышенный комфорт оператора
-
экологичность и эффективная система пылеулавливания
-
надежная работа в условиях интенсивной эксплуатации
| Основные характеристики |
| Крепость породы |
f = 6–20 |
| Диапазон бурения |
90–130 мм |
| Глубина бурения |
32 м |
| Ходовая часть |
| Дорожный просвет |
355 мм |
| Качание гусениц |
10° вверх / 10° вниз |
| Скорость движения |
0–3 км/ч |
| Преодолеваемый подъём |
25° |
| Тяговое усилие |
120 кН |
| Вращатель и подача |
| Крутящий момент вращателя |
2500 Н·м |
| Скорость вращения |
0–173 об/мин |
| Угол поворота стрелы |
вправо 46° / влево 18° |
| Наклон податчика |
вправо 96° / влево 9° |
| Надвиг податчика |
1500 мм |
| Ход подачи |
4510 мм |
| Усилие подачи |
25 кН |
| Приводная система |
роликовая цепь |
| Буровой инструмент |
| Количество буровых штанг |
7 + 1 |
| Буровые штанги |
Φ76 × 4000 мм |
| Тип пневмоударника |
3” / 4” |
| Двигатель и компрессор |
| Двигатель станка |
YUCHAI YCA08320-T300, 6 цилиндров |
| Номинальная мощность |
235 кВт / 2200 об/мин |
| Винтовой воздушный компрессор |
Zhejiang Kaishan |
| Производительность компрессора |
18 м³/мин |
| Давление на выходе |
20 бар |
| Управление и безопасность |
| Система управления движением |
гидравлическая |
| Система управления бурением |
гидравлическая |
| Защита от заклинивания |
автоматическая электро-гидравлическая |
| Напряжение |
24 В (DC) |
| Безопасность оператора |
ROPS & FOPS |
| Уровень шума в кабине |
< 85 дБ(А) |
| Кресло |
регулируемое |
| Комфорт кабины |
кондиционер + отопитель |
| Доп. оборудование |
радио + MP3 |
| Габариты и масса |
| Габаритные размеры (Д×Ш×В) |
9900 × 2300 × 3500 мм |
| Общая масса |
13 000 кг |
