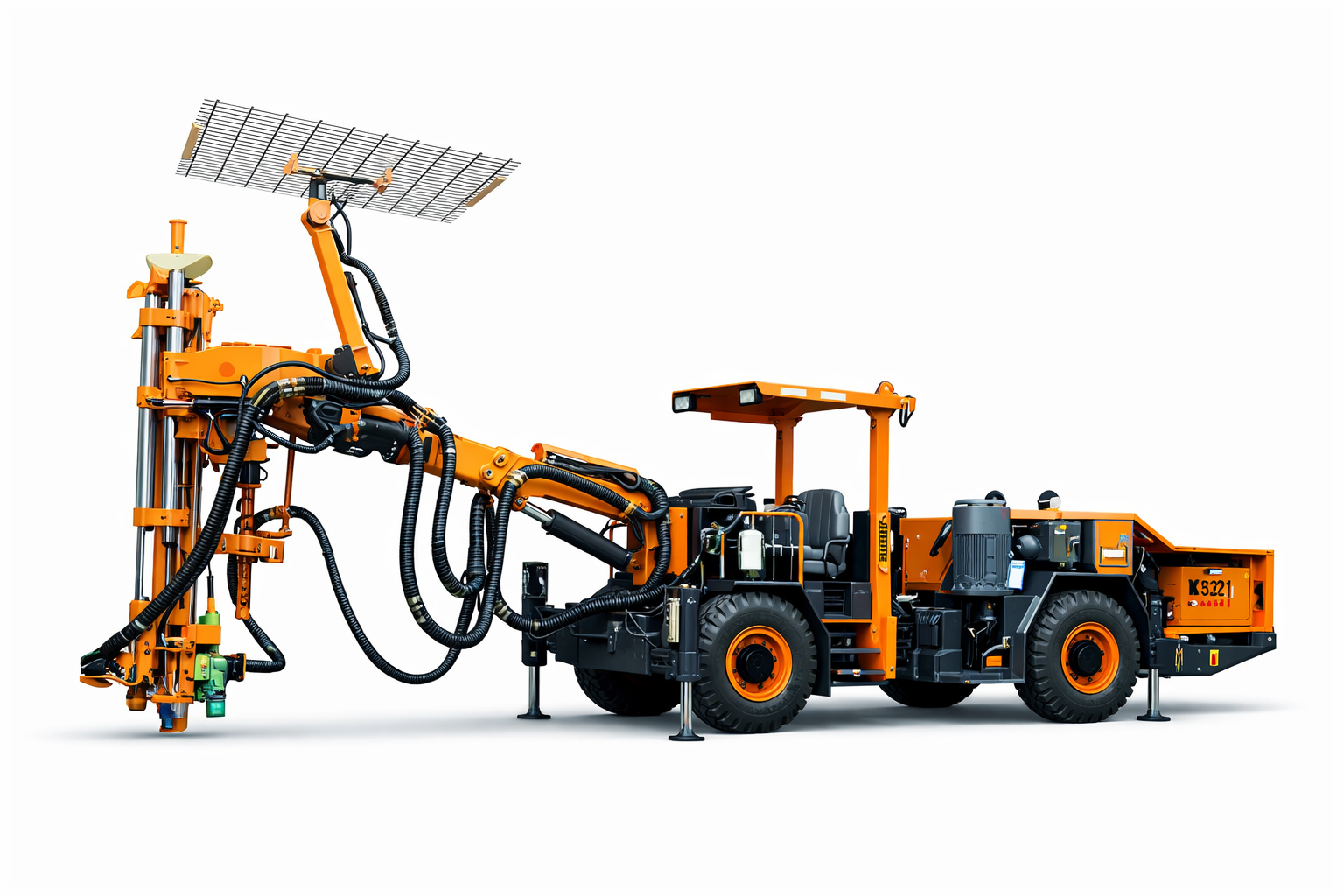

Машина МВК для установки анкерной крепи

Машина МВК на универсальном самоходном шасси предназначена для механизации работ по установке винтовой анкерной крепи в подземных горных выработках.

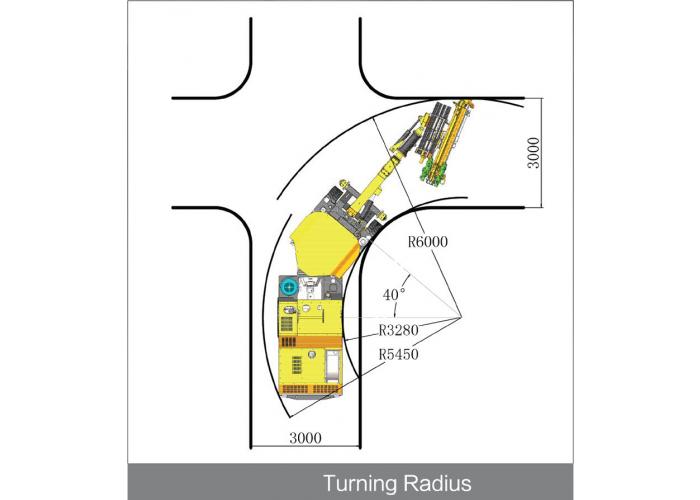

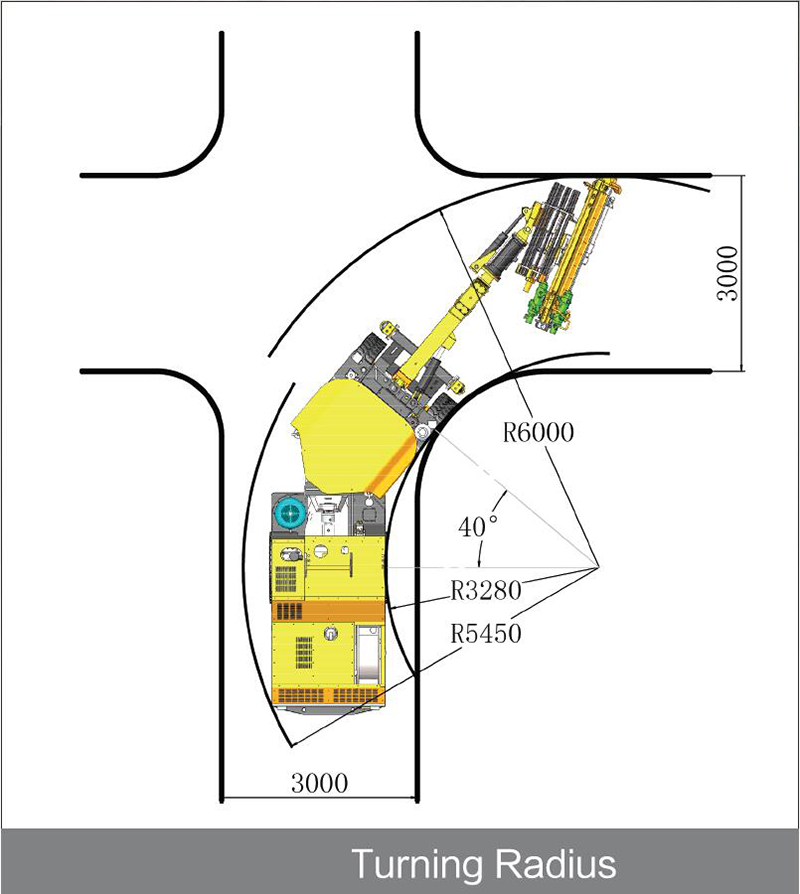

Оборудование эффективно работает в тоннелях шириной от 2,5 м и высотой от 2,2 м, а также подходит для выработок сечением более 2,5 м по ширине и свыше 3 м по высоте.

Функциональные возможности

Монтаж анкерной крепи

Выдвижная аппарель с двумя рабочими позициями оснащена:

• кассетой на 10 анкеров

• модулем установки защитной сетки

Машина выполняет полный цикл операций:

• бурение шпуров

• установка анкеров

• закрепление

Безопасность работы

• Кабина оператора вынесена за пределы опасной зоны

• Усиленный защитный козырек

• Соответствие стандартам ROPS & FOPS

Производительность

• Эффективная передача ударной энергии

• Увеличенная глубина бурения

• Снижение износа расходных элементов

Обзор и управляемость

• Отличный обзор при движении и бурении

• Полноприводное шасси

• Высокая устойчивость и проходимость

Комфорт и автоматизация

• Просторное рабочее место

• Высокий уровень автоматизации

• Повышенная точность и скорость работы

Обслуживание

• Защищенные узлы и агрегаты

• Удобный доступ к основным элементам

• Быстрое и простое техническое обслуживание

Основные характеристики

Система смазки и сжатого воздуха

Компрессор

• Модель: JN5

• Производительность: 0.5 м³/мин

• Давление: 6–8 бар

Система смазки

• Тип: электронный насос с импульсной подачей

• Расход воздуха: 0.3 м³/мин

• Расход масла: 180–250 г/ч

Водяной насос

• Модель: CR3

• Мощность: 1.5 кВт

• Производительность: 3 м³/ч

Ходовая часть

Двигатели (на выбор):

• Cummins QSB3.9 — 60 кВт / 2200 об/мин

• DEUTZ TD2011L04I — 57.6 кВт / 2600 об/мин

Параметры:

• Привод: полный / коробка передач

• Очистка выхлопа: катализатор

• Топливный бак: 60 л

Тормозная система:

• Аварийный: масляный

• Парковочный: многодисковый «мокрый»

Буровая система

Общие параметры:

• Назначение: бурение и анкерование

• Долото: HC25/R32

• Диаметр отверстий: 32–51 мм

• Вращение аппарели: 360°

• Ход подачи: 480 мм

• Макс. высота тоннеля: длина стрелы + 1500 мм

Параметры бурения:

• Сила удара: 8 кВт

• Ударная волна: 65 л/мин

• Ударное давление: 150 бар

• Вращательное давление: до 175 бар

• Частота удара: 55–65 Гц

• Крутящий момент: 325 Нм

Электрогидравлическая система

Привод:

• Мощность двигателя: 45 кВт

• Насос: аксиально-поршневой (переменный объем)

• Вращение: шестеренчатый насос

Гидравлика:

• Фильтрация: 10 мкм

• Гидробак: 240 л

• Охлаждение: водяное

Электросистема:

• Напряжение: 380 В

• Частота: 50 Гц

• Запуск: звезда–треугольник

Кабельная система

• Кабельный барабан: K440

• Длина кабеля: 100 м

• Диаметр: Ø28 мм

• Спецификация: 3×25 + 3G6

МВК — это надежное решение для быстрого и безопасного монтажа анкерной крепи с высокой производительностью и минимальными затратами на обслуживание.
