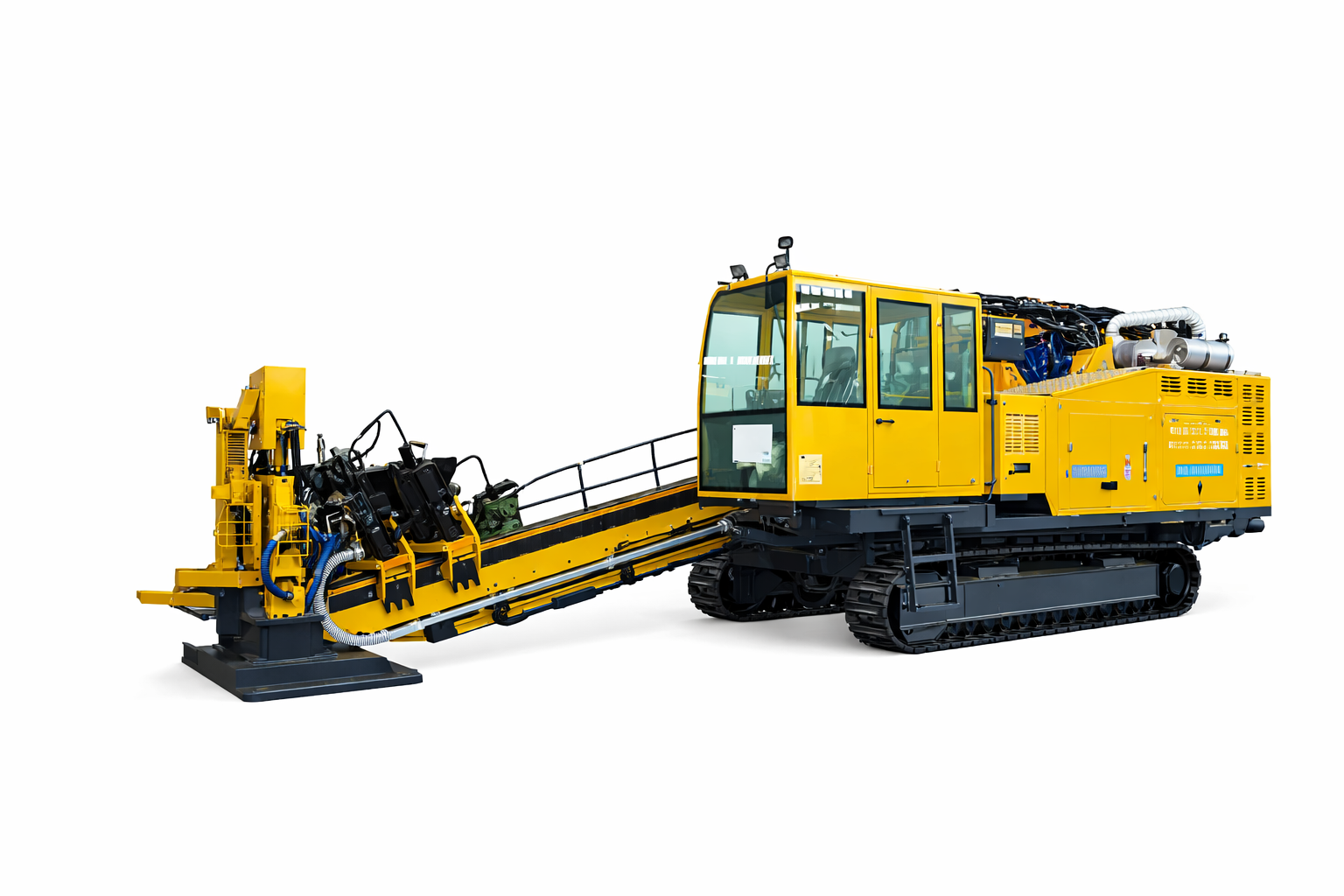

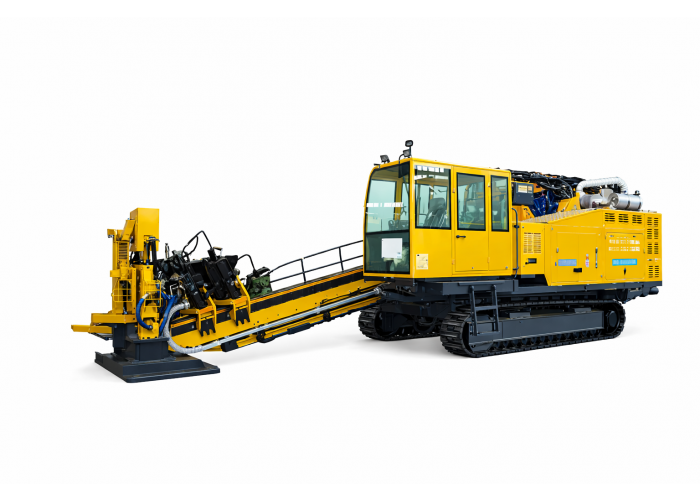

Многофункциональная буровая установка на гусеничном ходу
Многофункциональная буровая установка разработана на основе более чем 40-летнего опыта исследований, производства и эксплуатации бурового оборудования. Установка оснащена современными гидравлическими и электрическими системами управления, что обеспечивает высокую производительность, надежность и удобство эксплуатации.
В конструкции используются гидравлические компоненты мирового уровня, а основные узлы и системы управления обеспечивают точный контроль параметров бурения и высокую эффективность работы установки.
Особенности конструкции
-
использование гидравлических компонентов мирового класса с замкнутым контуром для подачи и вращения, а также системой датчика нагрузки вспомогательного контура
-
основной контрольный клапан Sauer с электрическим и ручным управлением (импортные клапаны производства США)
-
электронная система контроля отображает основные параметры буровой установки: давление, крутящий момент, скорость вращения и тяговое усилие
-
вращение бурового инструмента осуществляется двумя низкоскоростными гидромоторами с высоким крутящим моментом Poclain Hydraulics (Франция)
-
бесступенчатая регулировка скорости и двухступенчатая коробка передач; плавающий шпиндель защищает резьбу буровых штанг
-
подача долота осуществляется системой из шести двигателей с редукторами, обеспечивающих стабильную работу установки
-
буровая установка оснащена операторской кабиной с кондиционером, обеспечивающей комфортные условия работы
-
система разгрузки регулирует пространство для монтажа и демонтажа бурового инструмента; зажим может перемещаться по мачте на полный ход
Технические характеристики
| Параметр |
Значение |
| Тип установки |
многофункциональная буровая установка |
| Тип шасси |
гусеничное |
| Двигатель |
Weichai Power |
| Мощность двигателя |
390 кВт / 2100 об/мин |
| Максимальное тяговое усилие |
2100 кН |
| Максимальный крутящий момент |
60 000 Нм (I передача) / 30 000 Нм (II передача) |
| Максимальный замкнутый крутящий момент |
70 000 Нм |
| Максимальный крутящий момент разрушения |
140 000 Нм |
| Максимальная скорость подачи / тяги |
6 м/мин (I) / 12 м/мин (II) / 36 м/мин (III) |
| Скорость вращения шпинделя |
0–40 / 0–80 об/мин |
| Угол забуривания |
8–16° |
| Кран на буровой установке |
3,2 т |
| Скорость передвижения |
2–4 км/ч |
| Максимальный уклон |
30° |
| Максимальный расход насоса |
1500 л/мин (опция) |
| Максимальное давление насоса |
10 МПа |
| Длина буровых штанг |
6 м |
| Габаритные размеры (Д × Ш × В) |
13000 × 2700 × 3000 мм |
| Масса установки |
36 т |
