Надежная колонная конструкция

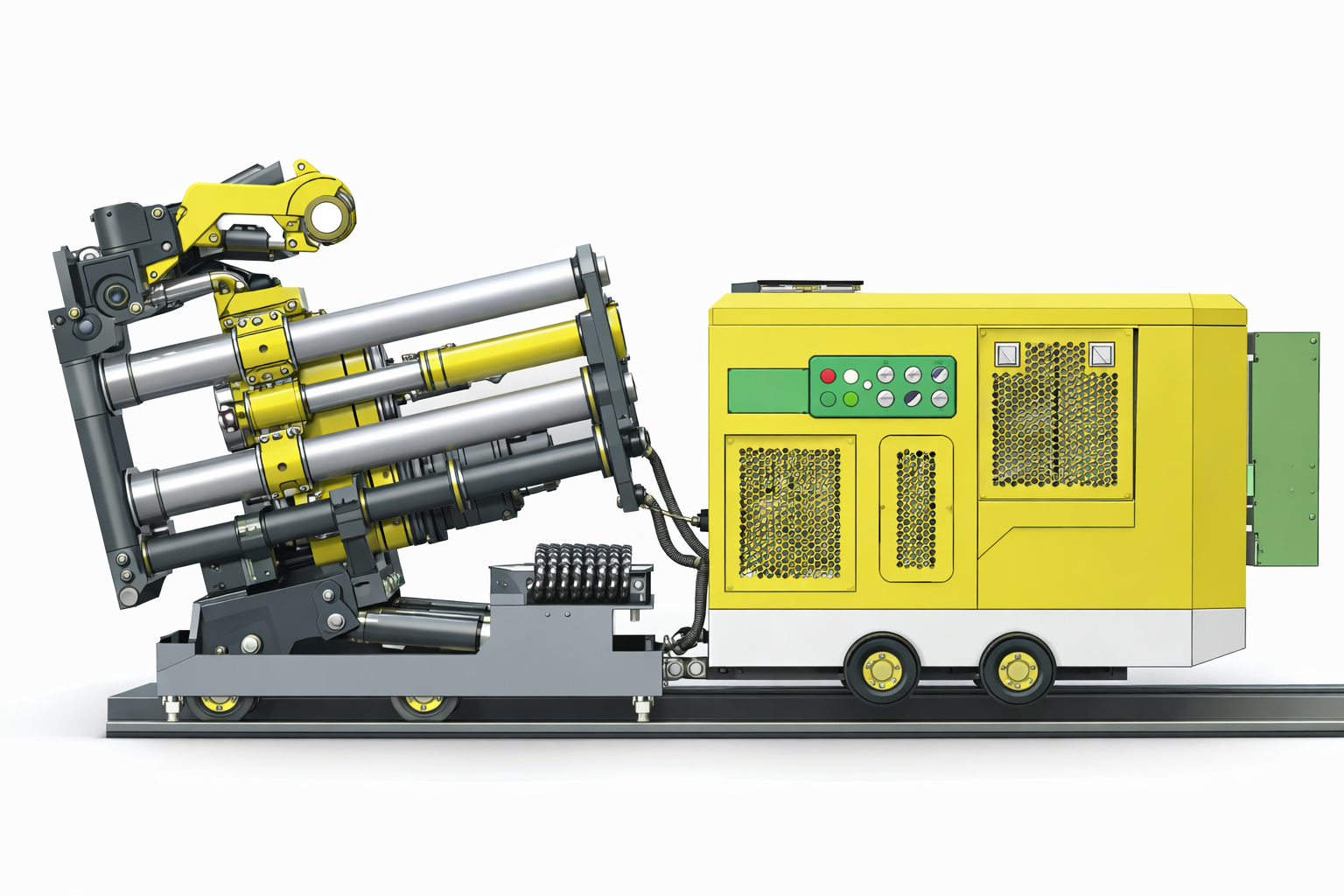

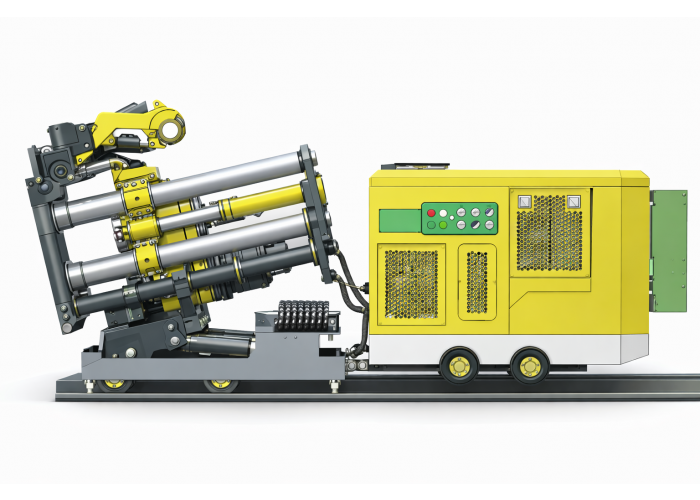

Основной буровой блок выполнен по колонной схеме с верхней и нижней опорой, что обеспечивает высокую грузоподъемность, устойчивость и прочность всей конструкции. Такое решение позволяет эффективно работать в сложных горных условиях и сохранять стабильность оборудования при бурении скважин.
Для бурения вертикальных неглубоких скважин установка не требует устройства бетонного фундамента, что значительно сокращает время подготовки оборудования и упрощает монтаж.
Компактность и удобство транспортировки
Буровая установка отличается компактными габаритами и продуманной конструкцией, что облегчает транспортировку и размещение оборудования в ограниченных пространствах. Возможность гибкой модульной разборки позволяет быстро выполнять монтаж и перебазирование установки между рабочими площадками.
Простота эксплуатации и модульная система
Конструкция оборудования основана на модульном принципе, что обеспечивает удобство обслуживания и простоту управления установкой. Интуитивно понятная система управления позволяет оператору быстро освоить работу с оборудованием и эффективно контролировать процесс бурения.
Интеллектуальная система защиты
Установка оснащена современными системами автоматического контроля и защиты, которые обеспечивают:
-
защиту от заклинивания бурового инструмента
-
предотвращение отклонения скважины при бурении на большой глубине
-
защиту от ошибочных действий оператора
-
автоматическую реакцию оборудования при возникновении аварийных ситуаций
Это повышает надежность буровых работ и снижает вероятность простоев оборудования.
Высокая точность бурения
Благодаря жесткой конструкции бурового блока и современной системе управления установка обеспечивает высокую точность бурения скважин — до 0,5% отклонения, что особенно важно при выполнении сложных горных и инженерных задач.
Гибкие режимы управления
Для удобства эксплуатации предусмотрено несколько режимов управления оборудованием:
-
беспроводное дистанционное управление
-
проводное дистанционное управление (опционально)
-
управление с панели на установке
Это позволяет выбрать наиболее безопасный и удобный способ управления в зависимости от условий работы.
| Основной буровой блок |
| Номинальная скорость вращения (пилотная скважина) |
об/мин |
30 |
| Номинальная скорость вращения (расширение) |
об/мин |
15 |
| Крутящий момент |
кН·м |
80 |
| Усилие подачи |
кН |
600 |
| Усилие вытягивания |
кН |
1350 |
| Диаметр пилотной скважины |
мм |
2000 |
| Максимальная глубина бурения |
м |
200 |
| Угол бурения |
° |
60 – 90 |
| Транспортные габариты |
мм |
4424 × 1240 × 2063 |
| Рабочие габариты |
мм |
5395 × 2265 × 2960 |
| Масса установки |
т |
9.5 |
| Электрическая система |
| Давление насоса |
МПа |
Основной: 40
Вспомогательный: 30 |
| Мощность двигателя |
кВт |
115 |
| Номинальное напряжение |
В |
380 |
| Пульт управления |
| Габариты пульта |
мм |
240 × 200 × 150 |
| Вес пульта |
кг |
2.5 |
| Шасси |
| Тип передвижения |
- |
Прицеп на колесном ходу |
| Дорожный просвет (клиренс) |
мм |
210 |
| Тип двигателя шасси |
- |
Отсутствует (перемещение прицепом) |
| Скорость вращения двигателя |
- |
Не предусмотрена |
